1、厚規格卷形缺陷產生原因

　　結合1780產線生產實績以及對缺陷鋼卷形貌現場反查，厚規格卷形缺陷從發生位置大致可分為頭部卷層錯動、中尾部卷層錯動兩大類。

　　1) 頭部卷層錯動

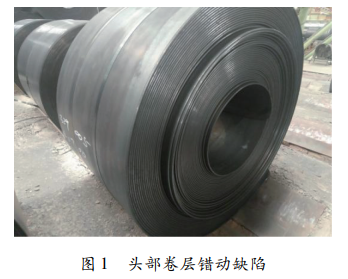

　　此類厚規格卷形缺陷 在生產時主要表現為帶鋼頭部出現爬墻情況， 其典型缺陷見圖 1。

　　2) 中尾部卷層錯動

　　此類厚規格卷形缺陷從卷形實物上加以區分，主要分為兩類:

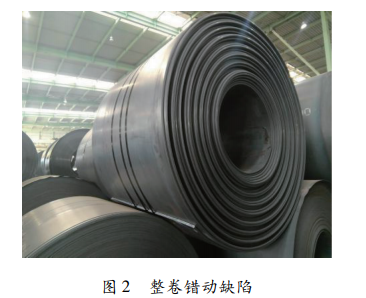

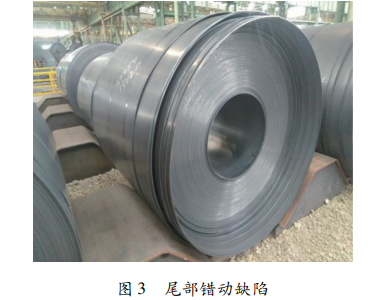

　　①缺陷卷整卷呈較為規律的鋸齒狀錯動，其典型缺陷見圖2; ②缺陷卷錯動主要集中在帶鋼尾部，其典型缺陷見圖3。

　　2、原因分析

　　2.1 工藝參數設定

　　2.1.1 設定張力偏小

　　在對厚規格卷形鋸齒狀錯動缺陷進行反查時，發現此類鋼卷夾送輥實際壓力與輥縫存在周期性波動，帶鋼張力曲線出現波動情況，同時此類厚規格帶鋼卷取溫度存在一定波動，當卷取張力設定偏小時，帶鋼在卷取過程中易出現兩側游動，導致卷形較差。

　　2.1.2 卷筒力矩到限

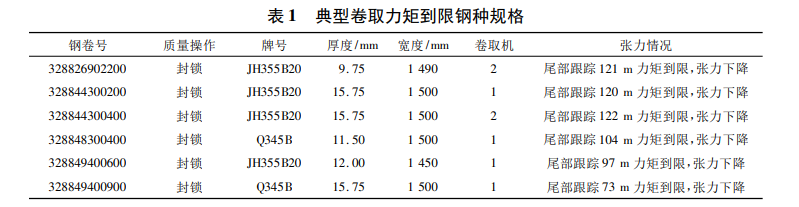

　　卷取力矩組成主要由以下力矩構成: 張力矩 ; 彎曲力矩; 加速力矩。其中張力距為影響卷取力矩主要因素，在生產寬厚板過程中，為保證卷形達到要求，卷取往往需要較大張力設定，其總張力設定越大，隨著卷徑增加卷筒電機在卷取過程中需提供的張力矩越大，最終導致電機出力達到最大值，其所需的卷取力矩超過電機能力，其典型鋼種規格見表 1，當實際力矩達到最大限幅值后，帶鋼尾部出現張力被動下降情況，使帶鋼尾部控制出現不穩定。

　　2.1.3 來料板形變化

　　反查帶鋼頭部卷層錯動，缺陷卷頭部在卷取機前輥道上偏移較大，通過反查卷取頭部中 心線偏移曲線達到最大值150 mm，且與精軋頭部中心線偏移具有一定對應性，由于此時張力尚未建立，僅靠側導板進行糾偏，且厚規格帶鋼頭部對側導板撞擊力較大，超過側導板糾偏能力，導致帶鋼頭部爬出側導板或在側導板內傾斜，同時側導板在二次短行程作用下加劇帶鋼頭部跑偏，造成頭部卷層錯動。

　　2.2 設備相關影響因素

　　在對2018 年1至8月厚規格卷形封鎖進行統計后，發現其中2號卷取機封鎖卷數占比約為 72% ，1號卷取機封鎖卷數占比28% ，厚規格卷形呈現出2號卷取機封鎖占比偏高情 況，同時在實際生產跟蹤過程中，發現帶鋼在相同張力設定下，2號卷取機存在實際出力偏大現象，生產寬厚板時在大張力設定下，2號機夾送輥更易出現負力矩到限，出現夾送輥被動升速情況。
